전기 주전자 커넥터가 전력 전송, 안전 및 기기 신뢰성을 어떻게 향상시킬 수 있습니까?

지타이가전제품 제조업체를 위한 전기 연결 및 온도 제어 부품을 개발합니다. 그만큼전기 주전자 커넥터, 모델 KSD168-1S01은 전기 주전자와 가열 베이스 사이에 안정적인 전기 인터페이스를 제공하여 안정적인 전력 전송, 효율적인 조립 및 반복적인 일일 작동을 지원하도록 설계되었습니다.

전기 주전자 커넥터는 무선 전기 주전자의 중요한 구성 요소로, 주전자 본체와 전원 공급 장치를 연결합니다. 그 디자인은 전기적 연속성, 기계적 호환성, 조립 효율성 및 장기적인 제품 신뢰성에 영향을 미칩니다. 가전제품 제조업체의 경우 올바른 커넥터를 선택하려면 정격 전압 및 전류, 단자 구성, 절연 성능, 온도 저항, 작동 수명 및 해당 시장 승인을 평가해야 합니다. 이 가이드에서는 주전자 커넥터의 작동 방식을 설명하고, JIATAI의 KSD168-1S01 사양을 검토하고, 주요 선택 기준을 비교하고, OEM 및 ODM 프로젝트에 대한 실질적인 품질 관리 및 조달 고려 사항을 간략하게 설명합니다.

목차

1. 전기 주전자 커넥터란 무엇입니까?
2. 전기 주전자 커넥터는 어떻게 작동합니까?
3. 일상적인 작업에서 가장 중요한 기능은 무엇입니까?
4. KSD168-1S01 기술 사양
5. 올바른 커넥터를 어떻게 선택합니까?
6. 제조업체는 커넥터 품질을 어떻게 평가할 수 있습니까?
7. 주전자 커넥터 솔루션을 사용할 수 있는 가전제품은 무엇입니까?
8. 구매자가 주문하기 전에 무엇을 확인해야 합니까?
9. 자주 묻는 질문
10. 결론

1. 전기 주전자 커넥터란 무엇입니까?

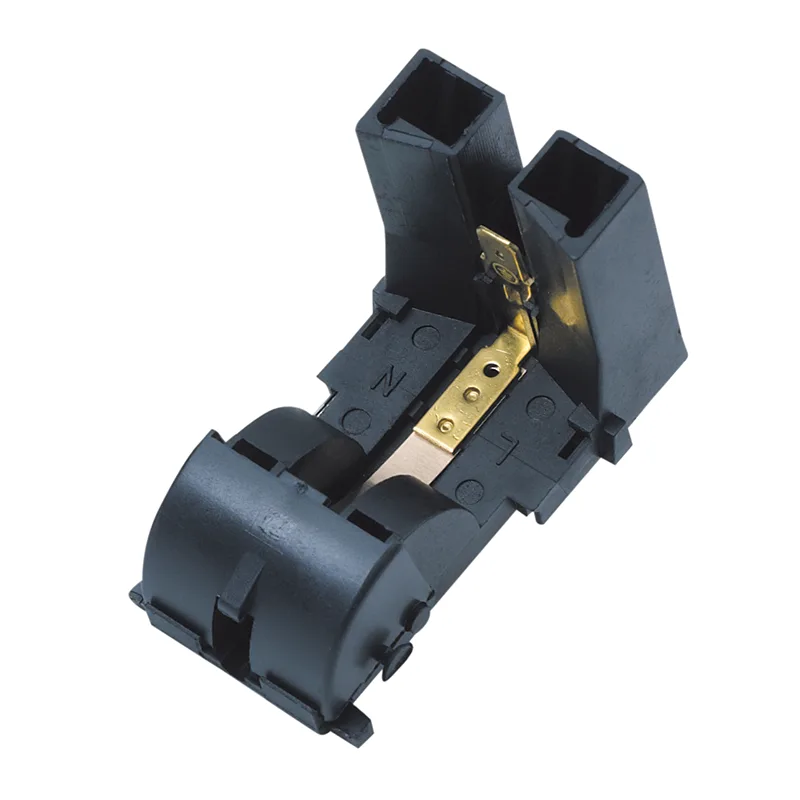

전기 주전자 커넥터는 주전자와 전기 공급 장치 사이에 전원 연결을 설정하는 전기 기계 구성 요소입니다. 많은 무선 주전자 설계에서 커넥터는 주전자 바닥에 통합되어 있으며 가열 베이스의 해당 접점 어셈블리와 결합됩니다.

이 구성을 사용하면 사용자는 기기 본체에서 케이블을 직접 분리하지 않고도 주전자를 바닥에서 들어 올릴 수 있습니다. 제조업체의 경우 커넥터는 반복적인 배치 및 제거 중에 안정적인 전기 접촉을 유지하면서 기계 설계에 맞아야 합니다.

지타이의 KSD168-1S01은 3극 구성과 플라스틱 및 황동 구조의 조합을 사용합니다. 이러한 재료는 다양한 용도로 사용됩니다. 절연 하우징은 전도성 부품을 분리하는 데 도움이 되고, 황동은 전기 전도성 접점 재료를 제공합니다. 실제 성능은 완성된 설계, 재료 등급, 조립 품질 및 작동 조건에 따라 달라집니다.

기기 엔지니어링 팀에게 커넥터는 단순한 플러그인 액세서리가 아닙니다. 이는 전체 전기 인터페이스의 일부이므로 제품 개발 중에 치수, 단자 배열, 정격 전류 및 관련 제어 구성 요소와의 호환성을 확인해야 합니다.

제조업체는 모델별 정보를 보려면 JIATAI 전기 주전자 커넥터 제품 페이지를 검토할 수 있습니다.

2. 전기 주전자 커넥터는 어떻게 작동합니까?

일반적인 무선 전기 주전자에서는 전원 베이스가 전원 코드를 통해 주 전원 공급 장치에 연결됩니다. 주전자가 베이스에 올바르게 배치되면 해당 커넥터 접점이 맞물려 가열에 필요한 전기 경로를 설정합니다.

프로세스는 네 가지 기본 단계를 통해 이해될 수 있습니다.

• 포지셔닝:주전자는 해당 커넥터 구조에 맞춰 베이스 위에 배치됩니다.
• 전기 접점:전도성 접점이 결합되어 의도한 전원 연결을 제공합니다.
• 난방 작동:기기의 제어 시스템이 작동을 허용하면 전기 에너지가 주전자의 가열 회로에 도달합니다.
• 단절:주전자를 들어올리면 결합 연결이 분리되어 무선 취급이 가능해집니다.

전체 주전자 시스템에서 커넥터는 가열 요소, 전환 메커니즘, 온도 제어 또는 보호 장치와 함께 작동합니다. 이러한 구성 요소는 서로 다른 기능을 가지고 있습니다. 커넥터는 전기 인터페이스를 제공하고 관련 제어 구성 요소는 기기 설계에 따라 가열을 조절하거나 차단합니다.

커넥터만으로는 완전한 과열 방지 또는 자동 차단 솔루션으로 취급되어서는 안 됩니다. 전반적인 안전성은 기기 아키텍처, 올바르게 일치하는 구성 요소 및 완제품의 적절한 테스트에 따라 달라집니다.

3. 일상적인 작업에서 가장 중요한 기능은 무엇입니까?

안정적인 전기적 접촉

주전자는 가열 주기와 기계적 움직임을 반복적으로 경험하기 때문에 안정적인 접촉이 필수적입니다. 잘못 일치하는 접점, 불충분한 접점 압력, 오염 또는 구성 요소 마모로 인해 접점 저항이 증가하고 국부적인 가열이 발생할 수 있습니다. 적절한 커넥터 설계는 지정된 작동 수명 동안 의도한 전기 연결을 유지하는 데 도움이 됩니다.

전기 절연

절연 구조는 전도성 부분을 분리하고 의도하지 않은 전기 접촉을 방지하는 데 도움이 됩니다. 재료 선택, 부품 간격, 하우징 무결성 및 조립 정확성 모두가 단열 성능에 영향을 미칩니다. 이러한 요소는 어플라이언스의 작동 전압 및 해당 안전 요구 사항과 비교하여 평가되어야 합니다.

내열성

난방 기구의 커넥터는 열을 발생시키는 부품 근처에서 작동합니다. 재료와 구조는 예상되는 주변 및 지역 작동 온도에 적합해야 합니다. JIATAI는 KSD168-1S01에 대해 T125의 최대 주변 온도 등급을 나열합니다. 이 값은 모델의 기술 문서에 지정된 조건 내에서 해석되어야 합니다.

기계적 내구성

배치와 제거를 반복하면 결합 접점과 주변 구조에 스트레스가 가해질 수 있습니다. 커넥터는 주전자의 기하학적 구조 및 의도된 사용 패턴과 호환되어야 합니다. 기계적 적합성과 내구성은 외관만으로 판단하기보다는 실제 조립에서 검증되어야 합니다.

제조 호환성

통합이 간편한 커넥터는 가전제품 제조업체가 조립 절차를 표준화하는 데 도움이 될 수 있습니다. 일관된 치수, 단자 배열 및 검사 요구 사항은 작은 변화가 조립 수율과 다운스트림 신뢰성에 영향을 미칠 수 있는 대량 생산에 특히 중요합니다.

4. KSD168-1S01 기술 사양

다음 표에는 JIATAI의 제품 페이지에 나열된 사양이 요약되어 있습니다. 구매자는 구성 요소를 선택하기 전에 목표 시장에 적용 가능한 등급 및 승인 조합을 확인해야 합니다.

이러한 사양은 제품 페이지 데이터이며 전체 기술 데이터시트를 대체할 수 없습니다. 승인 마크, 정격 조건, 테스트 절차 및 정확한 인증 범위는 생산 승인 전에 현재 문서와 비교하여 확인해야 합니다.

5. 올바른 커넥터를 어떻게 선택합니까?

주전자 커넥터를 선택하려면 일반적인 외관과 일치시키는 것 이상의 것이 필요합니다. 엔지니어링 팀은 완성된 기기의 전기, 기계, 열 및 규정 준수 요구 사항을 확인해야 합니다.

전압 및 전류 정격 확인

기기의 정격 전압, 정격 전류 및 발열체 전력부터 시작하십시오. 커넥터는 지정된 작동 조건에서 실제 전기 부하에 적합해야 합니다. 하나의 전압 및 전류 조합에 대해 승인된 모델이 다른 시장에 나열된 모든 정격을 자동으로 지원한다고 가정하지 마십시오.

극 구성 및 치수 확인

접점 수와 배열, 장착 치수, 연결 방향 및 결합 형상을 확인하십시오. 기존 구성 요소를 교체하는 경우 시각적 일치에만 의존하기보다는 원래 부품 번호와 기술 도면을 비교하십시오.

열 및 단열 요구 사항 평가

커넥터 주변의 작동 온도, 증기 또는 응축에 대한 노출 가능성, 기기의 절연 요구 사항을 검토하십시오. 적절한 구성 요소는 해당 제조업체와 해당 제품 표준이 정의한 조건 내에서 작동해야 합니다.

시장 승인 확인

목적지 시장에 따라 다양한 적합성 평가 및 문서가 필요할 수 있습니다. 구매자는 특정 모델과 등급 조합이 의도한 제품과 시장에 필요한 승인을 받았는지 확인해야 합니다. 공급업체의 일반 인증 명세서를 모든 구성이 승인되었다는 증거로 해석해서는 안 됩니다.

수명주기 및 유지 관리 요구 사항 평가

예상되는 주전자 사용 빈도, 제품 보증 목표 및 필요한 커넥터 서비스 수명을 고려하십시오. 나열된 사이클 등급은 테스트 조건과 허용 기준을 이해한 경우에만 의미가 있습니다.

6. 제조업체는 커넥터 품질을 어떻게 평가할 수 있습니까?

품질 관리는 부품 인증 중에 시작되어야 하며 입고 검사 및 완성된 기기 테스트를 통해 계속되어야 합니다. 문서화된 프로세스는 부품이 대량 생산되기 전에 문제를 식별하는 데 도움이 됩니다.

유용한 검증 활동은 다음과 같습니다.

• 육안 검사:균열, 변형, 오염, 눈에 보이는 제조 결함이 있는지 확인하세요.
• 치수 검사:승인된 도면을 기준으로 주요 치수와 결합 형상을 확인합니다.
• 접촉 평가:지정된 테스트 방법을 사용하여 전기 접점 성능을 평가합니다.
• 절연 테스트:해당 요구 사항에 따라 절연 저항 및 유전 강도 테스트를 수행합니다.
• 온도 평가:대표적인 작동 조건에서 성능을 평가합니다.
• 내구성 테스트:필요한 작동 주기 동안 기계적 및 전기적 성능을 확인합니다.
• 어셈블리 검증:실제 주전자와 베이스 구성 내에서 커넥터를 테스트합니다.

테스트는 적절한 장비와 문서화된 허용 한계를 갖춘 승인된 절차를 따라야 합니다. 고전압 테스트는 적절한 안전 장치를 사용하여 자격을 갖춘 직원이 수행해야 합니다. 제품별 요구 사항 및 해당 안전 표준은 일반 테스트 값보다 우선합니다.

7. 주전자 커넥터 솔루션을 사용할 수 있는 가전제품은 무엇입니까?

전기 주전자 커넥터는 주로 무선 전기 주전자와 연관되어 있지만 전기 및 기계 설계가 허용하는 경우 유사한 연결 원리가 다른 소형 가열 기기에도 적용될 수 있습니다.

• 가정용 전기 주전자:주전자 본체를 전동 가열 베이스와 연결하세요.
• 차를 만드는 도구:뜨거운 음료를 준비하는 데 사용되는 호환 가능한 가열 시스템을 지원합니다.
• 선택된 음료 가열 제품:커넥터 사양이 기기 설계와 일치하는 전기 인터페이스를 제공합니다.
• OEM 및 ODM 기기:자체 주전자 모델이나 개인 상표 제품을 개발하는 제조업체를 위한 구성 요소 옵션을 제공합니다.

각 애플리케이션에 대해 호환성을 항상 확인해야 합니다. 유사해 보이는 기기라도 전력 등급, 단자 배열, 온도 조건 및 인증 요구 사항이 다를 수 있습니다.

8. 구매자가 주문하기 전에 무엇을 확인해야 합니까?

구매팀의 경우 명확한 기술 커뮤니케이션을 통해 불일치 주문, 피할 수 있는 생산 지연 및 부품 검증 문제를 줄이는 데 도움이 됩니다. 주문하기 전에 공급업체에 다음 정보를 확인하십시오.

1. 신청 세부사항:주전자 모델, 제품 도면, 설치 위치 및 의도된 작동 조건을 제공하십시오.
2. 전기적 요구사항:정격 전압, 전류, 가열 전력 및 목표 시장 요구 사항을 지정합니다.
3. 기계적 호환성:치수, 극 배열, 결합 인터페이스 및 장착 세부 정보를 확인합니다.
4. 기술 문서:최신 데이터시트, 해당 테스트 보고서 및 관련 승인 문서를 요청하세요.
5. 샘플 평가:대량 생산을 승인하기 전에 실제 기기 어셈블리에서 샘플을 테스트하십시오.
6. 공급 준비:필요한 경우 주문 수량, 포장, 리드 타임, 배송 조건 및 배치 추적성을 확인합니다.

지타이는 제품 정보 및 기술 커뮤니케이션을 통해 주전자 부품 소싱을 지원합니다. 모델별 세부 정보를 보려면 KSD168-1S01 전기 주전자 커넥터 페이지를 방문하여 주문하기 전에 요구 사항을 확인하세요.

9. 자주 묻는 질문

Q1: 전기 주전자 커넥터의 기능은 무엇입니까?

무선 주전자와 전원 베이스 사이에 전기 연결을 설정하여 기기의 제어 시스템이 작동을 허용할 때 전기 에너지가 가열 회로에 도달할 수 있도록 합니다.

Q2: JIATAI KSD168-1S01 커넥터는 무엇으로 만들어졌나요?

제품 페이지에는 건축 자재로 플라스틱과 황동이 나열되어 있습니다. 플라스틱은 절연 하우징 기능을 제공하고 황동은 전도성 접점 재료를 제공합니다. 자세한 재료 등급은 기술 문서에서 확인해야 합니다.

Q3: KSD168-1S01에는 몇 개의 극이 있습니까?

나열된 구성에는 세 개의 극이 있습니다. 구매자는 구성 요소를 승인하기 전에 주전자 설계와 비교하여 단자 배열 및 결합 치수를 확인해야 합니다.

Q4: 커넥터는 110V와 220V 시장 모두에 적합합니까?

제품 페이지에는 다양한 승인과 관련된 여러 전압 및 전류 조합이 나열되어 있습니다. 특정 시장에 적합한 정확한 조합은 JIATAI를 통해 확인되어야 하며 해당 제품 문서에 의해 뒷받침되어야 합니다.

Q5: 10,000사이클 작동 수명은 무엇을 의미합니까?

제품에 기재된 사용수명 수치입니다. 구매자는 등급이 의도된 용도에 어떻게 적용되는지 이해하기 위해 관련 테스트 정의, 작동 조건 및 허용 기준을 요청해야 합니다.

Q6: 기존 주전자 커넥터를 KSD168-1S01로 교체할 수 있나요?

전기 정격, 극 구성, 기계적 치수, 온도 요구 사항 및 관련 승인을 확인한 후에만 가능합니다. 교체품을 생산에 사용하기 전에 자격을 갖춘 엔지니어가 호환성을 확인해야 합니다.

Q7: 견적을 요청할 때 어떤 정보를 보내야 합니까?

필요한 모델 또는 샘플, 전기 등급, 대상 시장, 예상 주문 수량, 가능한 경우 기계 도면, 특정 테스트 또는 문서 요구 사항을 제공하십시오. 이는 공급업체가 애플리케이션을 보다 정확하게 평가하는 데 도움이 됩니다.

10. 결론

전기 주전자 커넥터는 무선 전기 주전자의 성능을 좌우하는 작지만 필수적인 구성 요소입니다. 올바른 선택은 제조업체가 안정적인 전력 전송을 설정하고 기계적 호환성을 유지하며 완성된 기기의 전기 및 열 요구 사항을 충족하는 데 도움이 됩니다. 전류 등급, 전주 구성, 절연 성능, 주기 수명, 시장별 승인 등을 확인함으로써 엔지니어링 및 조달 팀은 더 많은 정보를 바탕으로 소싱 결정을 내릴 수 있습니다. JIATAI의 KSD168-1S01은 호환 가능한 주전자 설계를 위해 정의된 3극 커넥터 옵션을 제공하며 모델별 사양을 검토할 수 있습니다. 나열된 세부 정보를 살펴보려면 JIATAI 전기 주전자 커넥터 제품 페이지를 방문하세요.저희에게 연락주세요귀하의 애플리케이션에 대해 논의하고, 기술 문서를 요청하고, 샘플을 평가하고, 다음 기기 생산 프로젝트에 적합한 커넥터 솔루션을 식별하십시오.
